ФО-60 фильтр-осушитель

ФО-60 фильтр-осушитель предназначен для защиты компрессора и приборов автоматики от попадания от засорения.

Исполнение

Фильтр представляет собой неразборную конструкцию и состоит из кожуха и припаянных к нему двух штампованных крышек со штуцерами, заглушками, верхнего и нижнего механических фильтров. В кожух между сетками механического фильтра засыпан адсорбент. Верхний механический фильтр имеет распределитель потока, прижимаемый к адсорбенту цилиндрической пружиной.

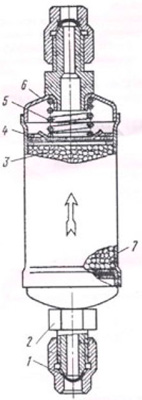

Рис.1 Схема фильтра-осушителя ФО-60, где:
1 - заглушка; 2 - монтажная грань; 3 - адсорбент; 4 - распределитель потока; 5 - пружина; 6 - крышка; 7 - кожух
