Контур СК-6

Согласующий контур СК-6 обеспечивает снижение уровня шунтирующего воздействия на канал радиосвязи железнодорожных поездов, оказываемого силовым трансформатором тяговой подстанции.

Область применения

Изделие используется в системах железнодорожной автоматики и связи.

Устройство и работа

Контур марки СК-6 конструкционно выполнен в виде резонансного контура формата LC. Прибор был предварительно настроен на радиочастотную полосу 2130 кГц, используемую для радиосвязи железнодорожного транспорта.

Контур СК-6 монтируется между фидерами устройств генерирующих помехи и продольными линиями электропитания. Прибор улучшает условия передачи электроэнергии высокой частоты по питающим проводам, служит согласующим элементом, уравнивающим волновое сопротивление кабелей электростанции и возбуждающих проводов.

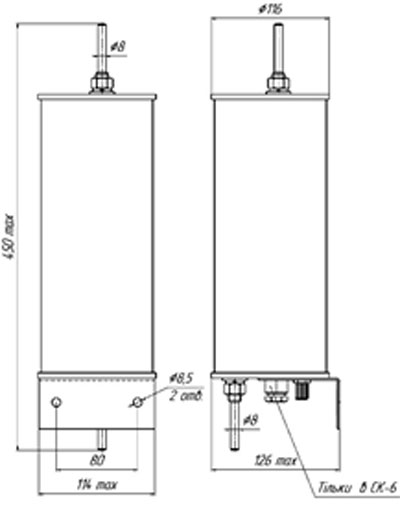

Рис. 1 - Схема габаритных размеров согласующего контура СК-6
