МТМ-ТСМ, МТМ-ТСБ табло световое

МТМ-ТСМ, МТМ-ТСБ табло световое предназначено для световой предупредительной сигнализации.

Структура условного обозначения

Табло световое маркируется так - МТМ-ТС Х-Х-Х, где

• МТМ-ТС
• Х - Типоразмер
  • М - малое
  • Б - большое
• Х - Р - работа на реле РИС, РТД, РТИ
• Х - Цвет свечения
  • К - красный
  • Б - белый
  • Ж - желтый
  • З - зеленый

Функциональность

• Источником света являются ультра яркие светодиоды;
• Широкий диапазон напряжений питания;
• Низкая потребляемая мощность;
• Поясняющие  надписи  могут  быть  отпечатаны  на кальке или белой бумаге;
• Монтаж щитовой;
• Возможность работы на реле РИС, РТД, РТИ.

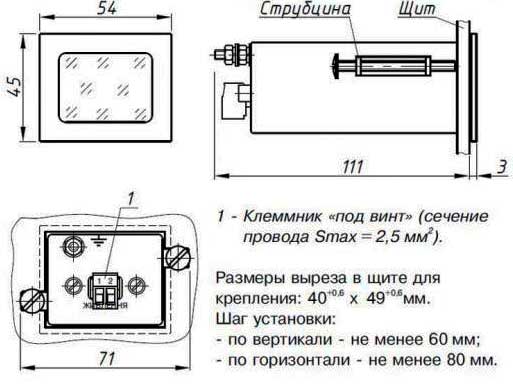

Рис.1. Монтажный чертеж МТМ-ТСМ

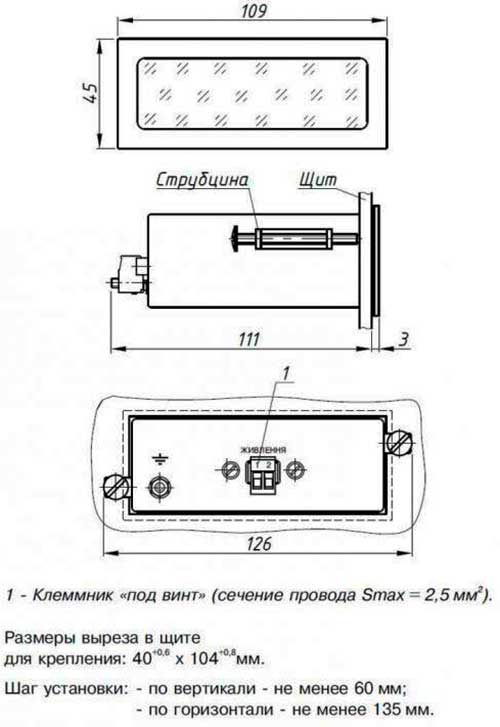

Рис.2. Монтажный чертеж МТМ-ТСБ
