МТМ402AD, МТМ402А, МТМ402Б преобразователи измерительные

МТМ402AD, МТМ402А, МТМ402Б преобразователи измерительные предназначены для преобразования сигналов стандартных термоэлектрических преобразователей (ТП), термопреобразователей сопротивления (ТС), сигналов постоянного тока и напряжения в унифицированный сигнал постоянного тока: 0...5 мА, 0...20 мА, 4...20 мА.

Структура условного обозначения

Преобразователи измерительные маркируются так - МТМ402 - Х - X - Х - Х - Х, где:

• Х - Исполнение
• Х -ГП для приборов с госповеркой
• Х - Вход, тип датчика (ТП, ТС), мА, мВ, В
• Х -Диапазон измеряемого параметра
• Х -Выходной ток

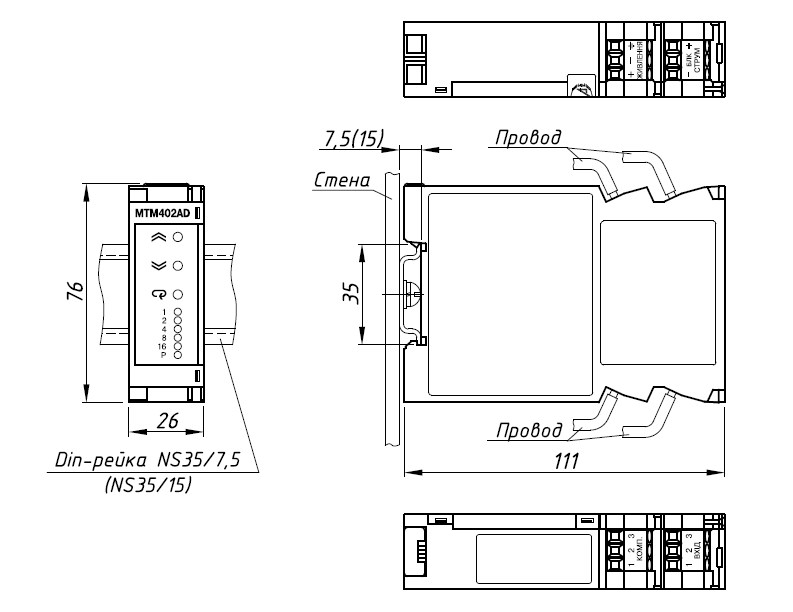

Рис.1 Схема габаритных размеров MTM-402AD

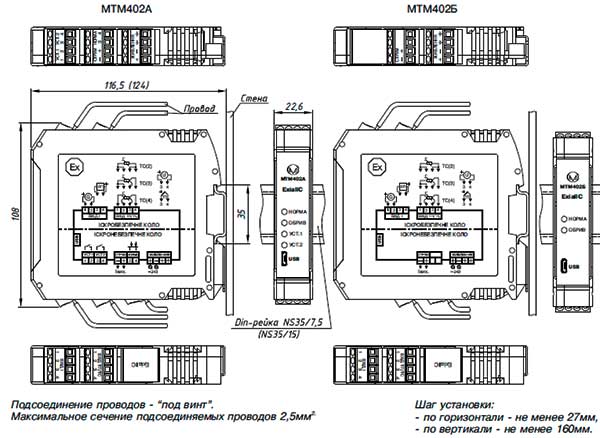

Рис.2. Монтажный чертёж МТМ402А, МТМ402Б

Функциональность

• двух-, трехпозиционная сигнализация достижения измеряемым параметром уставок верхнего и (или) нижнего уровня (позиционное регулирование).
• выход – «сухой контакт».
• гальваническое разделение входных и выходных цепей.
• автоматическая компенсация термо ЭДС «свободных концов ТП».
• сигнализация обрыва цепей ТП, ТС.
• искробезопасные входные цепи с маркировкой взрывозащиты "ExiaIIC"
• подключаемые датчики: ТХК, ТХА, ТПП, ТПР, ТВР, ТЖК, ТМК, ТСП (50П, 100П), ТСМ (50М,100М), ТНН, ТСС, ТСН (100Н), гр21, гр23, Pt100.
• входные сигналы 0...5 мА, 0...20 мА, 4...20 мА, 0...100 мВ, 0...1 В.
• активный (питающий) вход для работы в комплекте с двухпроводными преобразователями (ДП) типов МТМ201, МТМ701, “Сапфир”, “Метран” и др. (МТМ402А, МТМ402Б).
• настройка всех параметров через USB интерфейс с помощью ПК (МТМ402А, МТМ402Б).
• настройка всех параметров с лицевой панели прибора (МТМ402AD).
