МВП3А-У мановакуумметр

МВП3А-У мановакуумметр служит для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.

Конструкция

Варианты исполнения: радиальный штуцер без фланца, с задним фланцем, осевой штуцер, без фланца, осевой штуцер, с передним фланцем

Материалы деталей:

• корпус: сталь, алюминиевый сплав
• стекло: оконное
• трубчатая пружина: железоникелевый сплав
• держатель: сталь
• механизм: бронза, нержавеющая сталь

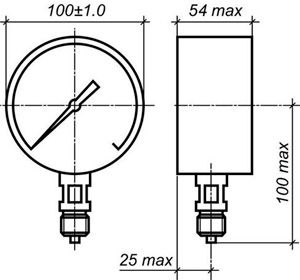

Рис.1. Габариты мановакуумметра МВП3А-У с радиальным штуцером без фланца

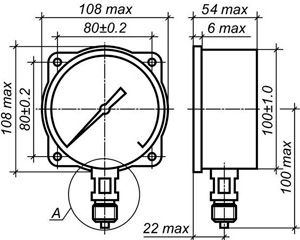

Рис.2. Габариты мановакуумметра МВП3А-У с радиальным штуцером и задним фладнцем

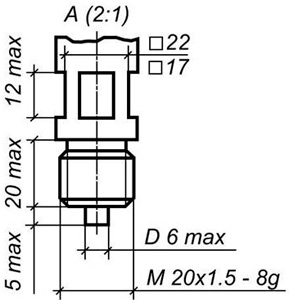

Рис.3. Габариты присоединительного штуцера
