ПИУП-М преобразователь уровня буйковый

Преобразователи уровня буйковые ПИУП-М предназначены для работы в системах автоматического контроля, управления и регулирования параметров производственных технологических процессов с целью выдачи информации в виде стандартного пневматического сигнала об уровне жидкости (модели 11, 12, 13, 14, 15) или границе раздела двух несмешивающихся жидкостей (21, 22), находящихся под вакуумметрическим, атмосферным или избыточным давлением.

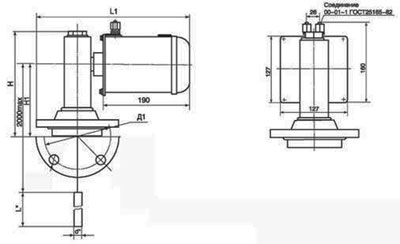

Рис. 1. Габаритные, установочные и присоединительные размеры преобразователей ПИУП-М-12, ПИУП-М-13, ПИУП-М-14, ПИУП-М-15, ПИУП-М-22

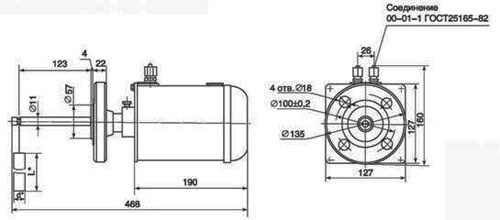

Рис. 2. Габаритные, установочные и присоединительные размеры преобразователей ПИУП-М-11, ПИУП-М-21

Комплектация

В стандартный набор поставки преобразователя ПИУП-М входит:

• буек с подвеской 1 шт.
• руководство по эксплуатации 1 экз. (на 10 приборов поставляемых в один адрес).
• паспорт 1 экз.
• игла 5 шт.
• флакон с демпферной жидкостью 1 шт.
• дроссель (установлен в пневмореле) 1 шт.
• комплект монтажных частей (для ПИУП-М-13, ПИУП-М-15) 1 компл.
• ответный фланец по отдельному заказу) 1 шт.
