ВКПК-10 концевой выключатель подъема крюка

ВКПК-10 концевой выключатель подъема крюка предназначен для защиты рабочего оборудования от повреждений при подьеме грузозахватного органа в крайнее верхнее положение.

Конструктивное исполнение

Концевой выключатель подьема состоит из выключателя 1, кронштейна 2, тросика 3 и грузика 4. Выключатель крепится с помощью кронштейна к оголовку стрелы, при этом трос лебедки пропускается через отверстие в грузике. При подьеме в крайнее верхнее положение грузозахватный орган поднимает грузик и выключатель размыкает цепь управления движением лебедки на подьем.

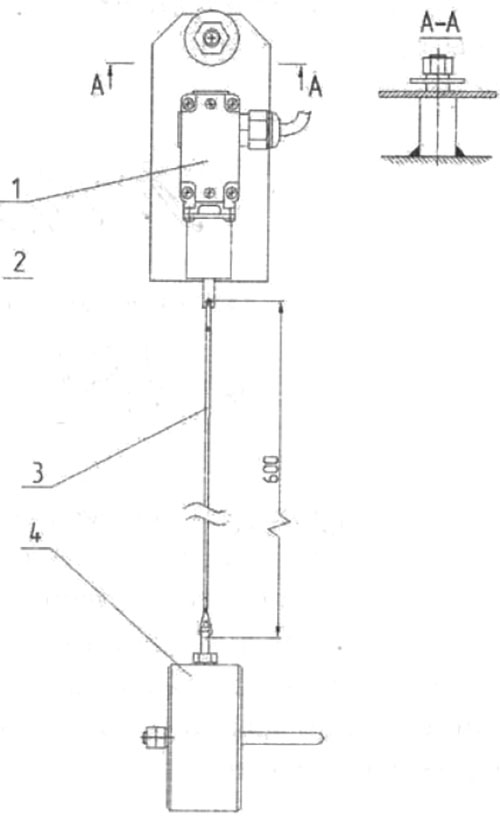

Рис.1. Общий вид концевого выключателя ВКПК-10
