Выключатель ВП21А-221П

Выключатель ВП21А-221П 55У2.3 — железнодорожный выключатель с автоматическим возвратом. Отличается наличием четырех климатических исполнений, компактными габаритами, повышенной износостойкостью, наличием защищенного от пыли и влаги корпуса, а также увеличенной стойкостью к вибрационным нагрузкам.

Назначение ВП21А-221П

Путевой автоматический выключатель ВП-21А-221П  применяется в цепях управления сетями эл.питания оборудования, установленного на железнодорожных путях.

Устройство и работа ВП21А-221П

Выключатель ВП-21А-221П имеет все качества для устройства с разборным корпусом прямоугольной формы. Передняя часть снабжена съемной крышкой для обслуживания контактной группы и механизма возврата. На верхнюю грань выведен выход толкателя. Верхний конец толкателя снабжен наконечником роликового типа. Устройство срабатывает в момент наезда железнодорожным составом на управляющий кулачек, оказывающий механическое давление на толкатель, вследствие чего последний перемещается в нижнее положение, размыкая цепь. При отсутствии давления со стороны управляющего кулачка толкатель возвращается в исходное положение, замыкая цепь.

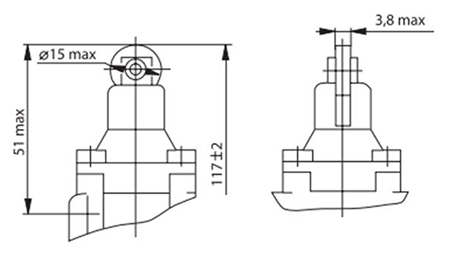

Рис.1 - Размеры выключателя ВП21А-221П
