WAD305 датчик температуры

Датчик WAD предназначен для измерения температуры

• WAD305/1 - различных сред в температуре от - 196 до 150°С,
• WAD305/2 - различных тел (труб, деталей, узлов и др.) в диапазоне от - 196 до +200°С
• WAD305/3 - различных сред в диапазоне от - 196 до +150°С.

Конструкция

В качестве термочувствительного элемента в датчике используется кремниевый p-n переход, имеющий температурную характеристику, отличающуюся исключительной стабильностью, воспроизводимостью значений при циклическом изменении температуры, монотонностью измерения термочувствительного параметра в широком диапазоне температур.

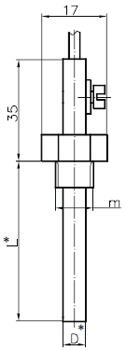

Рис.1. Габаритный чертеж датчика WAD305/1

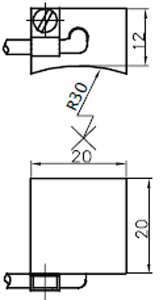

Рис.2. Габаритный чертеж датчика WAD305/2

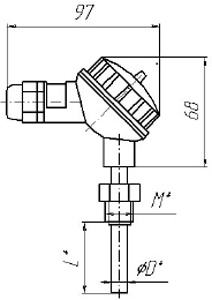

Рис.3. Габаритный чертеж датчика WAD305/3
